功能和用途
·能夠監視外部設備控制電路電源的供電狀態。
技術指標
|
靜態電流 |
＜2mA |
輸出觸點容量 |
DC30V/5A |
|
動作電流 |
＜25mA |
環境溫度 |
-10℃～+50℃ |
|
信號總線電壓 |
DC16V～28V |
環境濕度 |
≤95%RH （40℃±2℃） |
|
工作電壓 |
DC18V～24V |
外形尺寸 |
85×85×35mm |

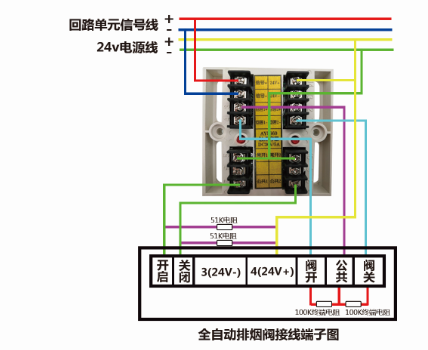

產品接線圖
故障排除方法
·設備故障：測量信號線電壓是否在工作電壓值內；檢查設備編碼是否正確。
·自檢故障：24V電源線為是否按極性接線，且電壓是否在工作電壓值內；模塊出廠配置的100K電阻是否連接在外部設備反饋無源觸點的兩端；模塊常開和公共兩端與外部受控設備之間是否構成一個電壓為24V的回路；與現場控制設備的開關狀態是否一致；模塊兩個編址所接外部設備是否都正常。

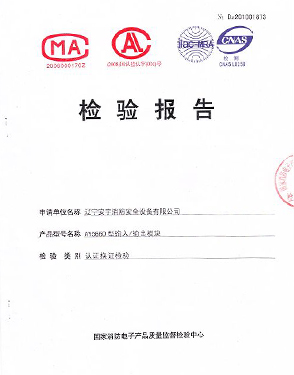

檢驗報告

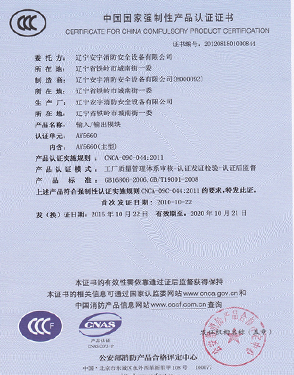

認證證書
